Meter Penjepit Kebocoran

Cara penggunaan meter penjepit kebocoran KEW

Mari kita kembali ke masalah pelanggan. Jika RCD mengalami trip, maka harus "dijembatani" untuk sementara. Kini, kontraktor hanya perlu menjepit Meter Penjepit Kebocoran di sekitar konduktor fase dan netral pada sisi pasokan RCD (untuk sistem tiga fase, ketiga konduktor beraliran listrik serta konduktor netral harus terjepit bersama).
Layar instrumen kemudian akan langsung menampilkan arus kebocoran ke tanah pada instalasi dengan resolusi tinggi.
Misalnya, jika layar menunjukkan nilai 43,5 (mA), cukup telusuri arus kebocoran untuk menemukan gangguan.

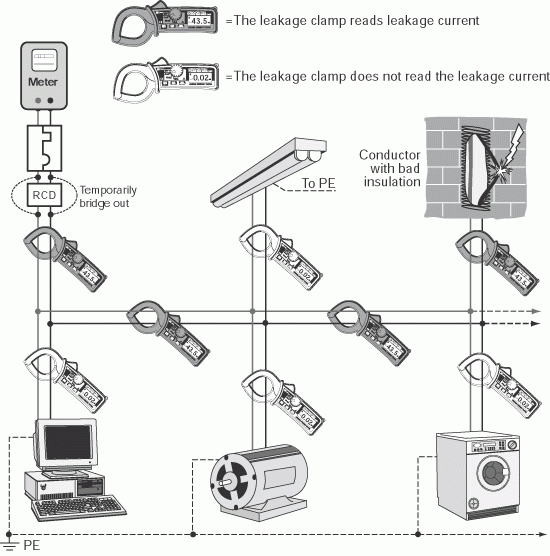

Gambar di bawah ini menunjukkan contoh praktis cara melacak gangguan dengan mengukur arus kebocoran.

Biasanya, dengan menggunakan sistem penelusuran ini, gangguan akan dapat ditemukan tetapi terkadang arus kebocoran ke tanah tidak hanya disebabkan oleh tahanan insulasi yang rendah.
Faktanya, dapat terjadi bahwa saat melakukan uji insulasi, tidak ditemukan nilai tahanan insulasi yang rendah, namun RCD tetap mengalami trip!

Sakelar selektor frekuensi tinggi

Sakelar selektor frekuensi tinggi

Sakelar ini dirancang untuk memilih rentang "WIDE" atau "50/60Hz". Rentang “WIDE” mencakup pita frekuensi yang luas antara 40Hz hingga 1kHz. Arus AC dengan bentuk gelombang fundamental dan harmonik dapat diukur dalam rentang ini. “50/60Hz" dibatasi pada respons frekuensi antara 40Hz hingga 100Hz sehingga hanya memungkinkan pengukuran arus AC pada frekuensi dasar dengan menyaring kandungan harmonik. Jika ragu mengenai keberadaan harmonik, Anda dapat mengidentifikasinya dengan sakelar pemilih frekuensi ini. Sebagai contoh, berikut ini adalah hasil pengukuran arus AC pada kabel tanah dalam kotak sakelar yang terhubung ke AC berbasis inverter pada musim panas. Model 2433 membaca 56mA AC saat sakelar pemilih frekuensi diatur ke posisi "WIDE" seperti ditunjukkan, sementara pada posisi sakelar 3mA model ini menampilkan "50/60Hz“. Selisih antara kedua pembacaan (56mA - 3mA = 53mA) dianggap sebagai arus kebocoran yang disebabkan oleh harmonik. Pengujian juga menemukan bahwa arus kebocoran ini mengalir ke sirkuit fase tunggal, 3-kawat selain yang terhubung dengan inverter di gedung yang diperiksa.

Rentang "WIDE" - 56mA hasil pembacaan

Rentang "50/60Hz" - 3mA hasil pembacaan

GambarHasil pengukuran arus AC pada kawat pentanahan dalam kotak sakelar dengan menggunakan Model 2433 pada rentang 400mA.
