TESTER PENGINSTALAN MULTI FUNGSI

KEW 6514BT

Tester serbaguna yang mendukung berbagai pengujian kelistrikan untuk pemeriksaan, pemeliharaan, dan pemecahan masalah instalasi listrik.
Fungsi pengujian khusus EVSE menyediakan analisis diagnostik tingkat lanjut jika digunakan dengan adaptor EVSE.
(EVSE: Peralatan Pasokan Kendaraan Listrik)

Menawarkan berbagai tes untuk instalasi listrik
Isolasi / Earth / Kontinuitas / Rotasi Motor / Rangkaian 2 Kawat / RCD / Rotasi Fasa / Frekuensi / Tegangan AC / SPD (Varistor)
Memori otomatis
Layar LCD berwarna
Pengujian yang dikhususkan untuk EVSE
Pemeriksaan bentuk gelombang sinyal CP / Penguncian kait / Uji otomatis yang dapat diprogram

Gambar 3D

Video

PR

Cara menggunakan “Aplikasi KEW Smart Advanced” dan penjelasan setiap fungsinya.

Ikhtisar Produk

Menawarkan berbagai tes untuk instalasi listrik

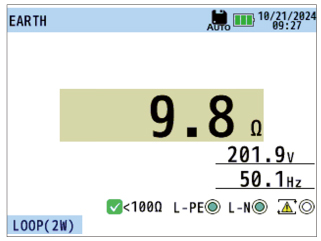

Loop 2-Kawat

KEW 6514BT memiliki metode pengukuran canggih yang disebut “Loop 2 Kawat”. Tester ini dapat melakukan uji impedansi Loop dengan menggunakan hanya kabel 2 saja, sedangkan biasanya diperlukan kabel 3. Arus uji kecil 7mA tidak menyebabkan trip bahkan pada RCD 15mA!

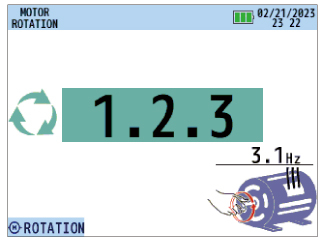

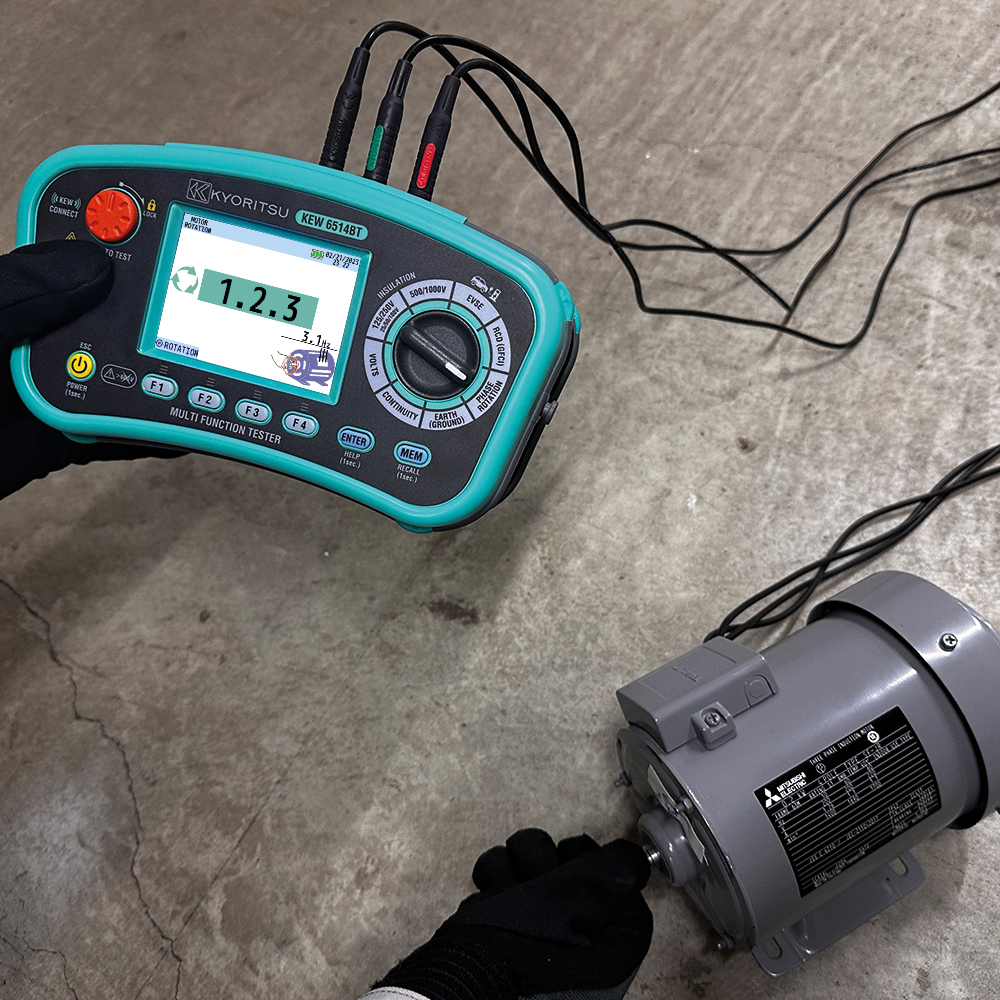

Pemeriksaan putaran motor

Tanpa catu daya, sambungan motor dapat diperiksa melalui gaya gerak listrik yang dihasilkan dengan memutar sumbu (poros) motor tiga fase secara manual atau cara lain.

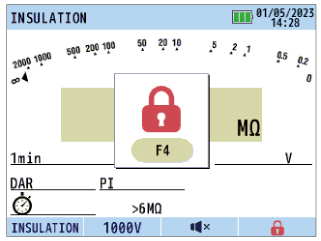

Fungsi kunci pengaman untuk rentang tahanan insulasi

Fungsi pengaman ini mencegah adanya tegangan yang tidak disengaja untuk rentang tahanan insulasi. Fungsi keamanan ini dapat diatur pada setiap rentang dengan aplikasi khusus kami.

Layar LCD berwarna

Semua data uji ditampilkan di satu layar besar berwarna.

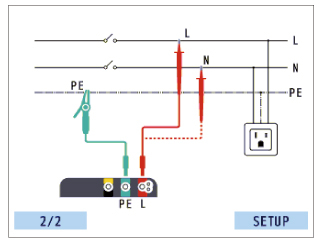

Fungsi HELP menunjukkan cara menghubungkan instrumen sesuai dengan fungsi yang dipilih.

Memori otomatis

Dengan mengaktifkan fungsi ini, KEW 6514BT otomatis menyimpan data terukur pada setiap pengujian. Hingga 1000 data yang diukur dapat disimpan di memori internal.

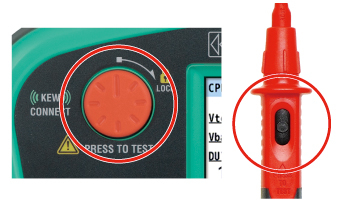

Pengujian dapat dilakukan dengan menekan saklar uji pada KEW 6514BT atau saklar pada kuar uji jarak jauh. Dengan menekan dan memutar saklar uji pada instrumen, pengujian dapat dijalankan secara terus-menerus.

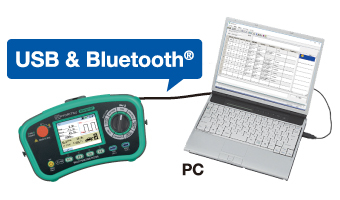

Data terukur yang disimpan dalam memori internal dapat ditransfer ke PC melalui adaptor USB (8212-USB) atau Bluetooth^® untuk tujuan pengelolaan dan laporan pengujiannya dapat dicetak secara lengkap.
* 8212-USB adalah aksesori opsional.
* Silakan unduh perangkat lunak dari sini.

Aplikasi Manajemen Data Pengukuran

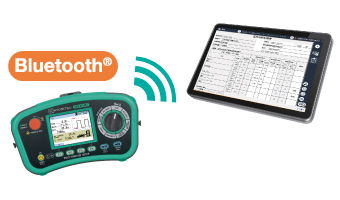

Aplikasi "KEW Smart Advanced" memfasilitasi pemeriksaan hasil pengukuran pada tablet atau ponsel pintar melalui Bluetooth®.
Templat pengguna (format xlsx) dapat diunggah ke perangkat dan nilai terukur dapat dimasukkan secara otomatis. Dengan menggunakan aplikasi ini, KEW 6514BT pengguna dapat memilih untuk mengaktifkan atau menonaktifkan setiap fungsi serta dengan mudah mengubah pengaturan, seperti nilai pembanding untuk setiap fungsi.

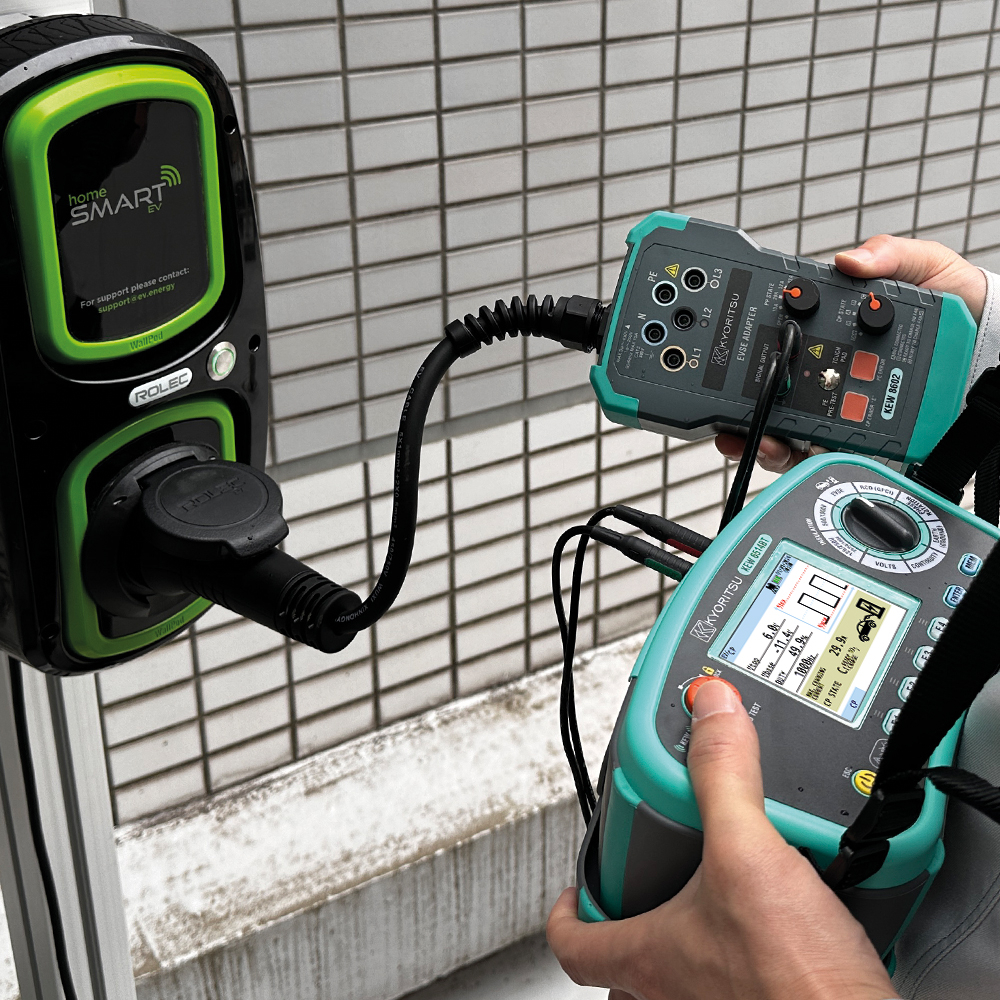

Fungsi khusus untuk EVSE

Menawarkan analisis diagnostik tingkat lanjut bila digunakan dengan ADAPTOR EVSE opsional

Termasuk tes berikut ini

Insulasi
Volt
Tahanan sirkuit sakelar kait
Tanah
Loop 2-Kawat
Pemeriksaan sinyal CP
RCD

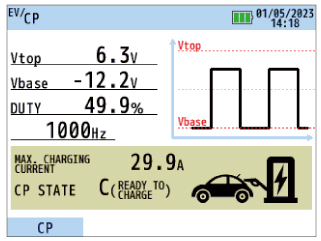

Fungsi analisis sinyal CP

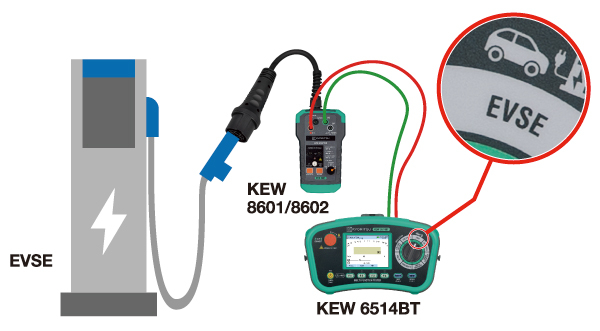

Dengan menghubungkan KEW 6514BT ke terminal CP ADAPTOR EVSE, sinyal CP dapat dianalisis secara mendalam seperti dengan menggunakan osiloskop.
STATUS CP dan arus pengisian juga secara otomatis dihitung dan ditampilkan di layar instrumen.

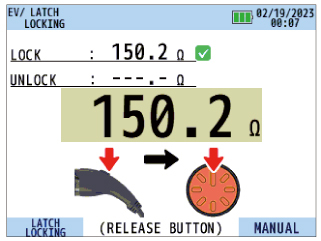

Pengukuran tahanan sirkuit sakelar kait

Dengan menggunakan KEW 6514BT yang dikombinasikan dengan ADAPTOR EVSE KEW 8601, Anda dapat mengukur tahanan sirkuit dan memeriksa apakah sakelar kait EVSE dengan type1 konektor berfungsi dengan baik, dengan hasil PASS atau FAIL.

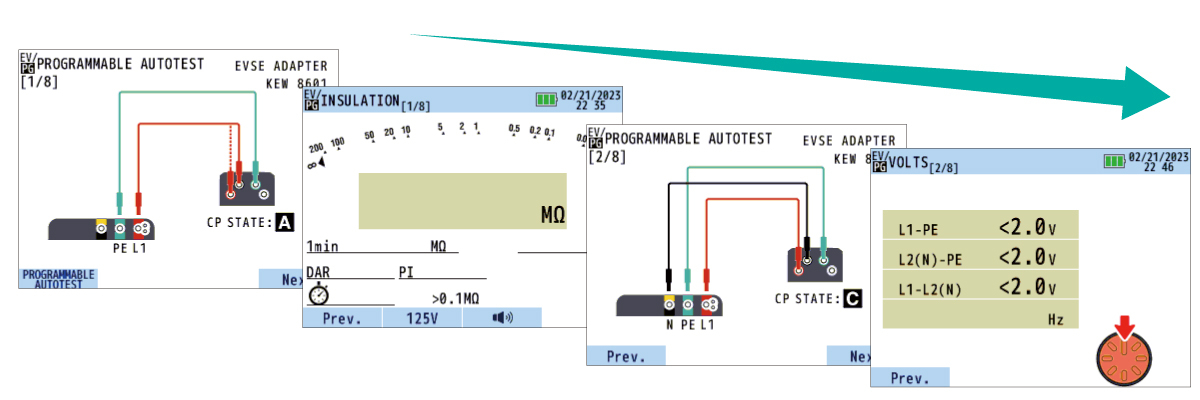

Uji Otomatis Terprogram

Tersedia fungsi khusus untuk EVSE di mana Anda dapat melakukan berbagai pengujian. Kombinasi dan urutan pengujian dapat disesuaikan dengan menggunakan aplikasi khusus kami.
Melalui layarnya, instrumen ini menunjukkan cara menghubungkan komponen sebelum pengujian dan juga memberikan panduan langkah demi langkah untuk melaksanakan semua pengujian yang diperlukan.

KEW 6514BT dilengkapi dengan semua yang Anda butuhkan untuk menguji instalasi listrik

		KEW 6514BT	KEW 6516	KEW 6516BT
VOLT		600V
Kontinuitas		✓
Tanah		2-kawat / 3-kawat
RCD	Fungsi	×1/2, ×1, Rampa	×1/2, ×1, ×5, Rampa, Otomatis, Uc
	Tipe RCD	AC(G)	AC/A/F/B(G/S)
	Uji arus	15/30/50/100/200/500mA	10/30/100/300/500/1000mA/Variable
PSC/PFC		－	✓
Uji EVSE	RCD (Kompatibel dengan RCD untuk EVSE)	－	✓(DC 6mA)
	LOOP (Kompatibel dengan RCD untuk EVSE)	－	✓(N-PE:4mA)
	Pemeriksaan sinyal CP	✓	－
	Tahanan sirkuit sakelar kait	✓	－
	Uji Otomatis Terprogram	✓	－
Tahanan insulasi	Tegangan Uji	25/50/100/125/250/ 500/1000V	100/250/500/1000V
Impedansi Loop	LOOP ATT 2-kawat	✓(L-PE:7mA)	✓(L-PE:15mA)
	LOOP ATT 3-kawat	－	✓
	LOOP TINGGI	－	✓
Rotasi fase		✓
	Pemeriksaan putaran motor	✓	－
Memori otomatis		✓	－
Antarmuka komunikasi	USB	✓
Antarmuka komunikasi	Bluetooth®	✓	－	✓

Spesifikasi

tahanan insulasi

tahanan insulasi								SPD (Varistor)
Tegangan uji	25V	50V	100V	125V	250V	500V	1000V	1000V maks.
Rentang	2,000/20,00MΩ (Rentang otomatis)		2,000/20,00/200,0MΩ (Rentang otomatis)			2,000/20,00/ 200,0/1000MΩ (Rentang otomatis)	2,000/20,00/ 200,0/2000MΩ (Rentang otomatis)	0 hingga 1000V (naik sebesar 1V)
Akurasi	－							±5%rdg±5dgt
Rentang pengukuran efektif pertama	0,100 hingga 10,00MΩ		0,100 hingga 25,0MΩ		0,100 hingga 50,0MΩ	0,100 hingga 100,0MΩ	0,100 hingga 1000MΩ	－
Rentang pengukuran efektif pertama	±2%rdg±2dgt							－
Rentang pengukuran efektif kedua	0,050 hingga 0,099MΩ							－
	±2%rdg±4dgt
	10,01 hingga 18,00MΩ		25,1 hingga 180,0MΩ		50,1 hingga 180,0MΩ	100,1 hingga 900MΩ	1001 hingga 1800MΩ
	±5%rdg
Arus nominal	1,0 hingga 1,2ｍA							－
Arus nominal	0,025 MΩ	0,05 MΩ	0,1 MΩ	0,125 MΩ	0,25MΩ	0,5MΩ	1MΩ	－
Arus hubungan pendek	1,5mA maks

Tanah

Rentang		20,00/200,0/2000Ω (Rentang otomatis)
Akurasi		±2%rdg±0,08Ω (20,00Ω) ±2%rdg±3dgt (200,0/2000Ω)

Impedansi loop (L-PE (2-kawat))

Tegangan nominal	85 hingga 260V (50/60Hz)
Rentang impedansi	200,0/2000Ω
Akurasi	±3%rdg±10dgt
Arus pengukuran	L-PE:7mA

Kontinuitas

Rentang	20,00/200,0/2000Ω (Rentang otomatis)
Tegangan sirkuit terbuka (DC)	7 hingga 14V
Arus pengukuran	200ｍA atau lebih (2Ω atau kurang)
Akurasi	±2,0%rdg±8dgt

RCD

	Waktu trip	×1	±1%rdg±2ms
Tegangan nominal			85 hingga 440V (50/60Hz)
Fungsi			×1/2, ×1, Rampa
Fungsi			15/30/50/100/200/500mA
Tipe RCD			AC(G)
Akurasi	Arus trip	×1/2	-8 hingga -2%
		×1	+2 hingga +8%
		Rampa	-4 hingga +4%
	Waktu trip	×1/2	±1%rdg±2ms

Fungsi EVSE

	Vbase	±4dgt
Rentang pengukuran	Vtop	2,0 hingga 15,0V
	Vbase	-15,0 hingga -2,0V
	Frekuensi	980 hingga 1020Hz
	Tugas	10.0 hingga 96,0%
	Arus pengisian	6,0 hingga 80,0A
Akurasi	Vtop	±4dgt
	Frekuensi	±0,5%rdg±4dgt
	Tugas	±10dgt
	Arus pengisian	Tergantung pada keakuratan Siklus Tugas.

Volt

Rentang		300,0/600V (Rentang otomatis)
Rentang pengukuran	Volt	2 hingga 600V
Rentang pengukuran	Frekuensi	45 hingga 65Hz
Akurasi	Volt	±2%rdg±4dgt
Akurasi	Frekuensi	±0,5%rdg±2dgt

Rotasi fase

Rentang pengukuran	Rotasi fase	3 hingga 600V (45 hingga 65Hz)
Rentang pengukuran	Rotasi motor	0,1 hingga 2V (1 hingga 10Hz)
Indikasi		Arah searah jarum jam: “1.2.3”and ikon urutan fase searah jarum jam Arah berlawanan arah jarum jam: “3.2.1”and ikon urutan fase berlawanan arah jarum jam

Umum

Standar yang berlaku	IEC 61010-1, IEC 61010-2-030 CAT Ⅳ 300V / CAT Ⅲ 600V Derajat polusi 2 IEC 61010-2-034, IEC 61557-1,2,3,4,5,6,7,10, IEC 60529 (IP40)
Antarmuka komunikasi	USB, Bluetooth®® 5,0
Sumber daya	LR6 (AA)(1,5V) × 8
Dimensi	136(P) × 235(L) × 114(T) mm
Berat	Sekitar 1300g (termasuk baterai)

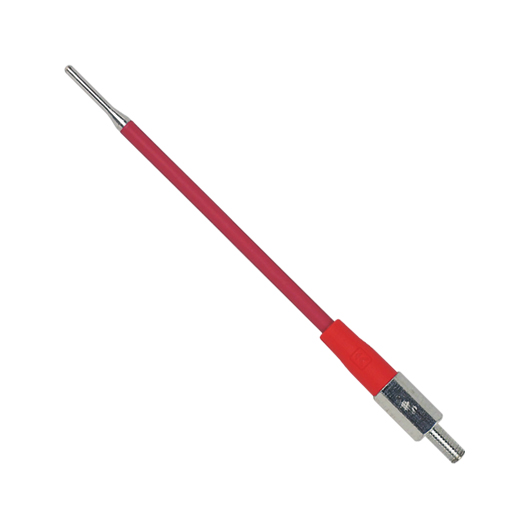

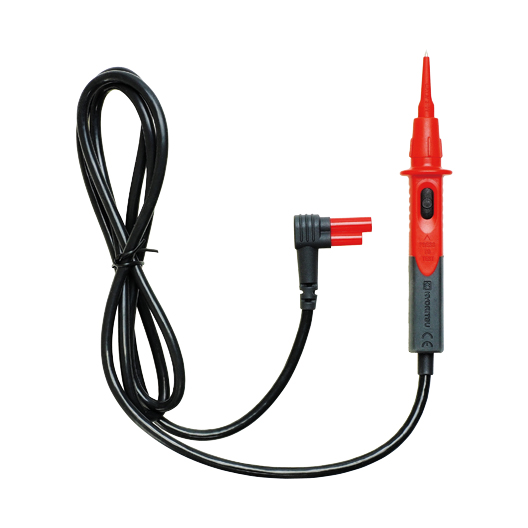

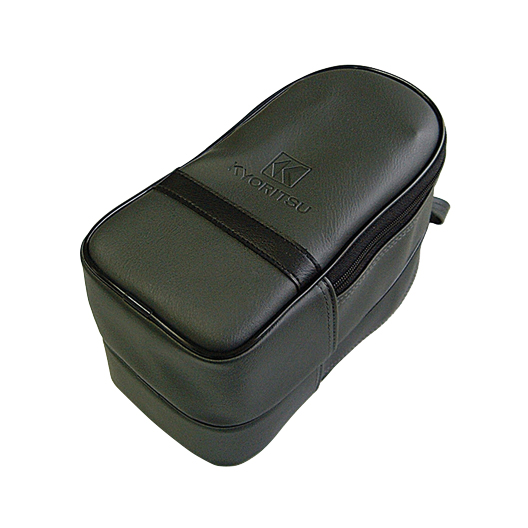

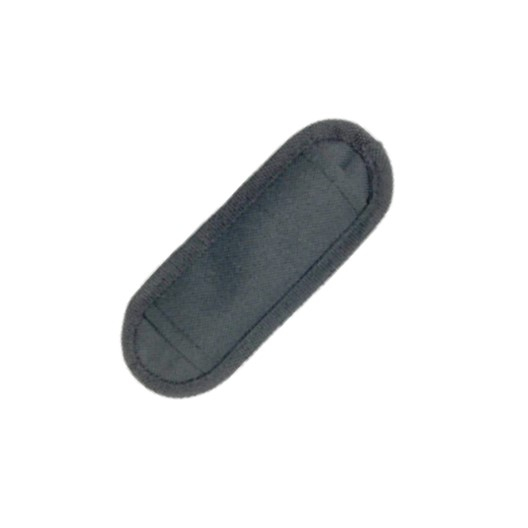

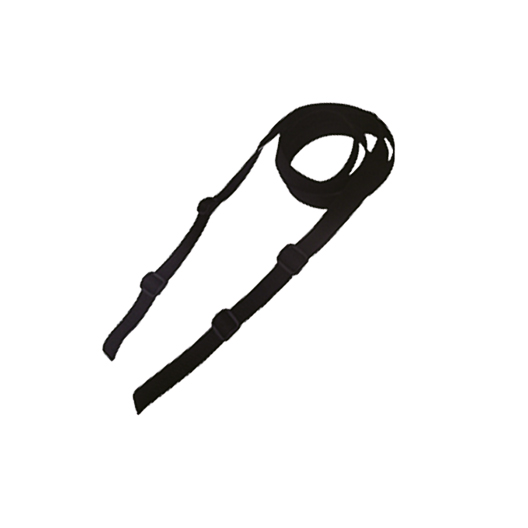

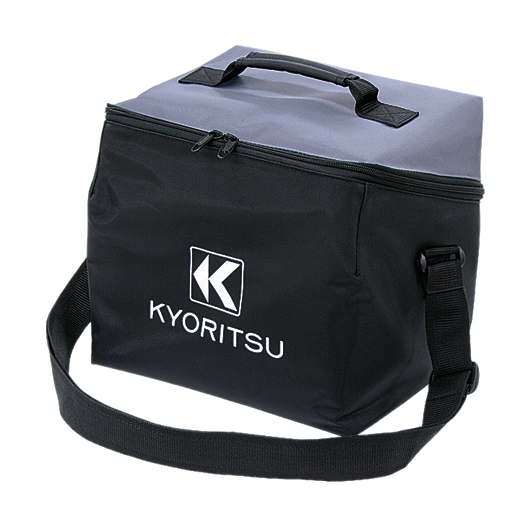

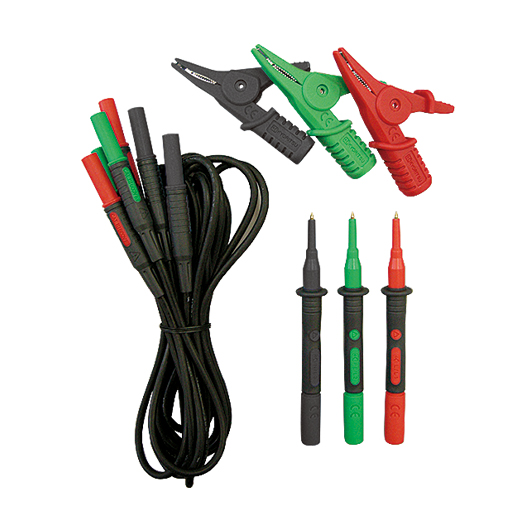

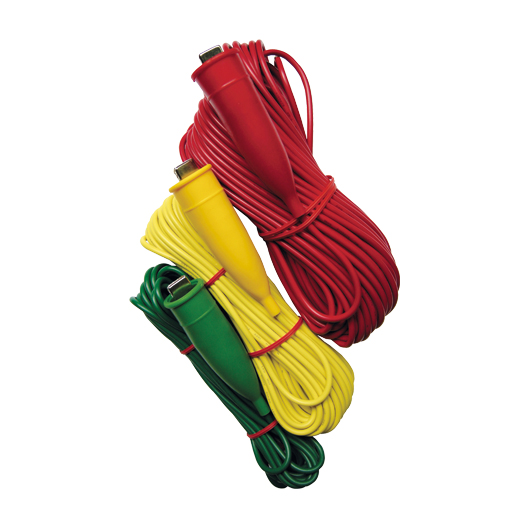

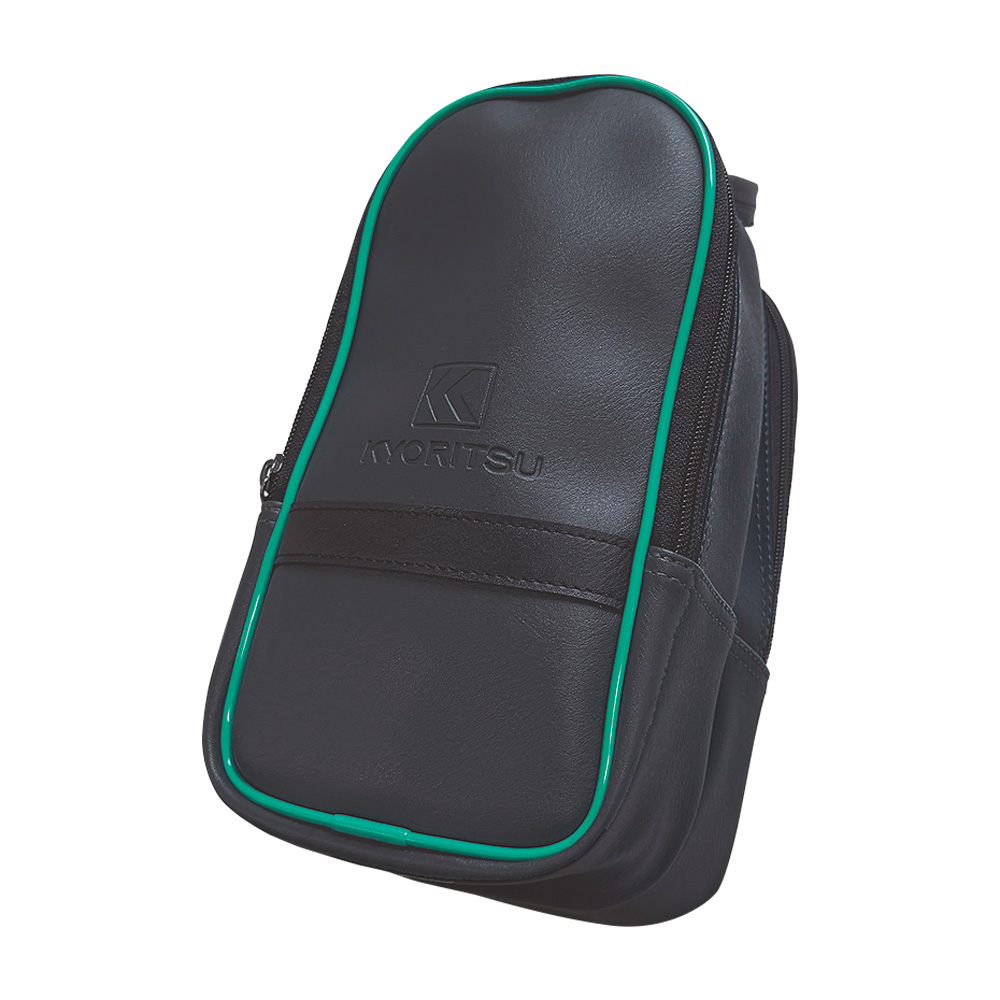

Aksesori	7281 (Kuar uji dengan sakelar kendali jarak jauh) 7247 (Kuar uji papan distribusi) 7228A (Kuar uji tahanan tanah) 8017B (Prod ekstensi panjang) 8041 (Batang pentanahan tambahan [2 batang/1 set]) 8923 (Sekring [0,5A/600V]×1 (termasuk), 1 (cadangan) 9084 (Casing lunak) 9142 (Casing pembawa) 9151 (Tali bahu) 9199 (Bantalan bahu) Baterai, Panduan petunjuk
Aksesori opsional	7272 (Set kabel pengukuran presisi) 8212-USB (Adaptor USB) 8259 (Adaptor untuk terminal pengukuran) 8601 (ADAPTOR EVSE) 8602 (ADAPTOR EVSE)
