KEW 6516-EV2

Cara menggunakan

Termasuk dalam Kit

・6516 (Tester Multifungsi)
・8602 (Adaptor EVSE)

Tinjauan pengujian EVSE dengan seri KEW 6516

Pengujian yang dilakukan dalam kondisi-jalur mati (CP STATE A)

Uji insulasi (untuk kabel)

Dengan menghubungkan kuar uji ke terminal adaptor, tahanan insulasi kabel dapat diukur pada EVSE satu fase dan tiga fase.
(*Pengukuran insulasi antar kabel (N, L1, L2, L3) selain PE tidak dapat dilakukan.)

Uji Kontinuitas tanah (200mA)

Kontinuitas dapat diperiksa antara terminal PE adaptor dan bagian logam luar atau tanah sirkuit listrik.

Uji tanah (3-kawat & 2-kawat)

tahanan tanah tempat EVSE terhubung dapat diukur.

Pengujian yang dilakukan dalam kondisi jalur hidup (CP STATE C, D)

Tegangan

Tegangan/frekuensi antara setiap terminal dapat diukur.

Rotasi fase

Rotasi fase catu daya tiga fasa dapat diukur.

Uji RCD

Pengoperasian RCD DC bawaan 6mA EVSE dapat diuji. Pengujian polaritas (+,-), x1/2, x1 dan x5 dapat dilakukan secara otomatis.
RCD tipe AC, A, B dan F juga dapat diuji.

Impedansi Loop (fungsi ATT Loop)

Impedansi loop antara Line-Earth dapat diukur.
Instrumen pengukur umum dirancang untuk melakukan pengukuran impedansi loop pada sirkuit di mana RCD dipasang, pada arus yang tidak menyebabkan trip di RCD, yang diukur pada 30mA.
Namun demikian, 6mA RCD DC bawaan pada EVSE sering kali mengalami trip bahkan pada arus ini, oleh karena itu seri KEW 6516 ini memiliki rentang EVSE khusus yang memungkinkan pengukuran impedansi Loop pada arus lebih rendah.

<Pemberitahuan>
Fungsi berikut telah ditambahkan ke KEW 6516/6516BT versi firmware unit utama 2,10 atau lebih baru.

"Mode “L-PE 3W EV" dalam fungsi LOOP ATT
Fungsi ini mengurangi arus pengukuran untuk mencegah 6mA RDC-DD di dalam EVSE (Electric Vehicle Supply Equipment/Peralatan Pasokan Kendaraan Listrik) mengalami trip selama pengukuran Impedansi Loop EVSE.

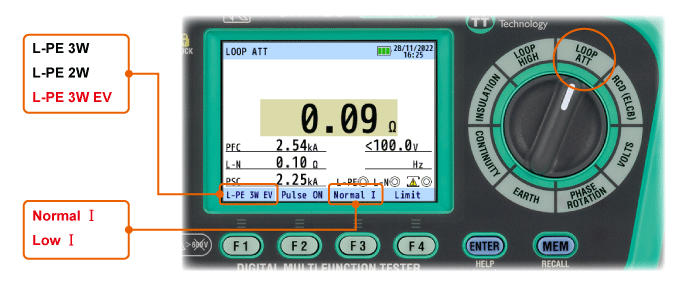

Ketika "L-PE 3W EV" dipilih dengan F1 sakelar, baik "I Normal" atau "I Low" dapat dipilih dengan mengalihkan F3 saklar.

Perbedaan antara “L-PE” 3W” dan “L-PE 3W EV”
Selama pengukuran Impedansi Loop, arus diterapkan sebagai berikut.

Cara memeriksa versi firmware unit utama
Versi firmware dapat dilihat di layar setelah menyalakan unit utama.

Untuk informasi tentang peningkatan firmware KEW 6516/6516BT Anda, silakan hubungi distributor Anda.

Tes yang dapat diukur dengan KEW 8602 saja atau digabungkan dengan MFT (KEW 6516)
