TESTER SOKET PINTAR

KEW 4506

Tester soket sempurna yang mampu mendeteksi
Koneksi Terbalik N-E yang sulit dideteksi!

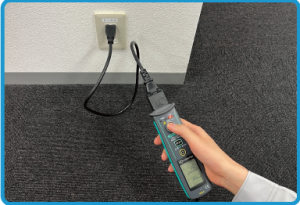

Pengukuran mudah, cukup colokkan ke stopkontak dan tekan tombol tes
Hanya dalam 1 detik Anda dapat memeriksa tegangan, perkabelan yang benar dan polaritas Line, Netral serta Tanah pada stopkontak
KEW 4506 dapat digunakan pada sistem tanah TT, serta pada TN-S yang digabungkan dengan KEW 8343 (Lihat prinsip pengukuran)
Metode pengukuran unik dengan arus uji rendah untuk mencegah trip RCD

Gambar 3D

Video

Ikhtisar Produk

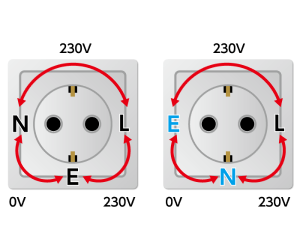

Mengapa koneksi Terbalik Netral-Tanah menjadi masalah?

Jika stopkontak digunakan tanpa menyadari adanya kesalahan koneksi terbalik NE, RCD di hulu akan trip dan menyebabkan pemadaman daya.
Namun jika rangkaian tidak dilindungi RCD, arus beban besar mengalir pada konduktor Tanah, yang berisiko menyebabkan sengatan listrik dan bahaya kebakaran.

Penentuan dengan multimeter

Saat mengukur dengan multimeter, sekalipun N dan E terhubung terbalik, tegangan akan tetap sama seperti saat terhubung dengan benar, sehingga kesalahan perkabelan tidak dapat terdeteksi.

Tester soket pintar kami,
KEW 4506, dapat menuntaskan masalah tersebut!

Prinsip pengukuran

Untuk Sistem TT

Jika sistem Tanah adalah TT dan sirkuit dilindungi oleh RCD dengan arus nominal 30mA atau lebih,
koneksi Terbalik N-E dapat dideteksi hanya dengan KEW 4506.

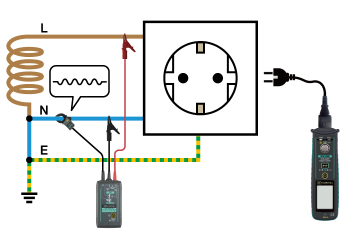

Dalam kasus ini, untuk memeriksa apakah perkabelan N-E sudah benar, KEW 4506 mengukur tahanan antara L-N dan tahanan antara L-E secara terpisah.
Biasanya pada sistem TT, tahanan L-N disebabkan terutama oleh tahanan konduktor kabel saja.
Di sisi lain, tahanan L-E juga mencakup tahanan tanah konsumen (RE1 dan RE2), sehingga tahanan L-E lebih tinggi daripada tahanan L-N saja.

RL+RN < RL +(RE1+RE2)

KEW 4506 mendeteksi koneksi Terbalik N-E dengan memeriksa perbedaan nilai tahanannya.
Oleh karena itu, jika tahanan L-E sangat rendah, koneksi Terbalik N-E mungkin tidak dapat terdeteksi.
Juga, RCD 10mA mungkin trip karena arus uji sekitar 10mA digunakan untuk mengukur tahanan.
Dalam kasus di atas, kami menyarankan untuk menggunakan KEW 8343 (Sumber sinyal) bersama dengan KEW 4506.
Alat ini tidak akan terpengaruh oleh tahanan L-E yang sangat rendah dan RCD apapun tidak akan trip karena arus uji yang mengalir antara N-E kurang dari 1μA.

Untuk Sistem TN

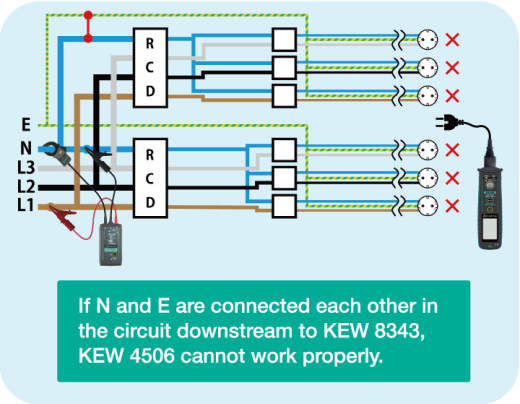

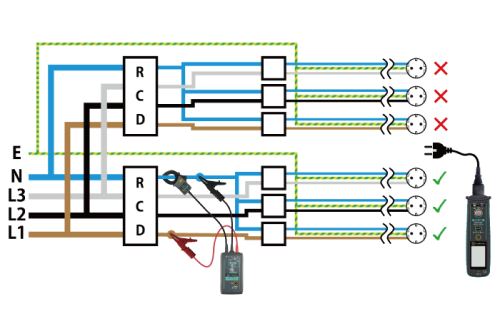

Untuk menguji sistem perkabelan dengan tahanan rendah seperti TN, struktur gedung, dan sistem tanah bersama, hubungkan KEW 8343 ke lokasi yang dekat dengan pemutus arus cabang pada mana 3P stopkontak yang diuji terhubung dan diberikan tegangan uji.

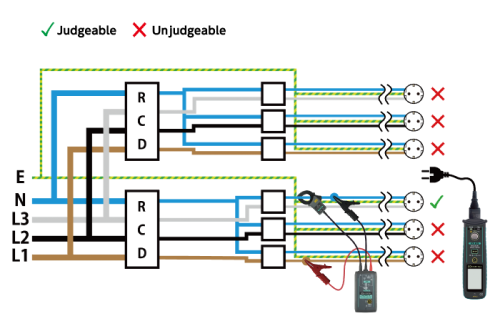

Koneksi terbalik N-E dapat dideteksi dengan menerapkan tegangan uji dari KEW 8343 ke garis netral dan memeriksa arah sinyal.
*KEW 4506 dan KEW 8343 tidak dapat digunakan pada sistem TN-C atau TI.
*Sumber Sinyal KEW 8343 dijual terpisah.

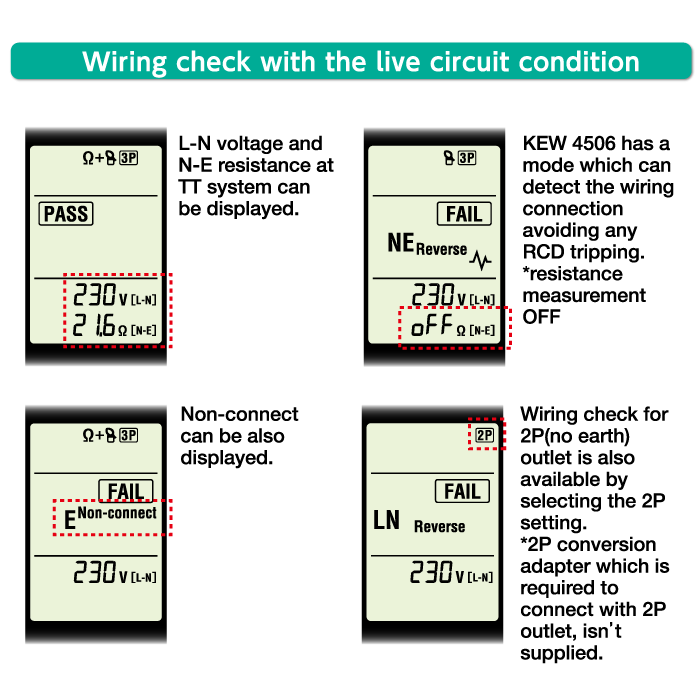

Semua hasil tes dan status PASS/FAIL ditampilkan dengan jelas di layar

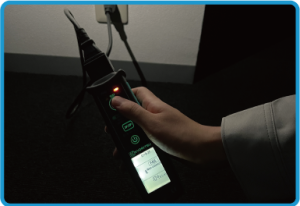

Pengukuran mudah, cukup colokkan ke stopkontak dan tekan tombol tes.	Lampu Latar LCD otomatis menyala di tempat gelap. *Lampu Latar dapat dimatikan

Tempat penggunaan dan batasannya

KEW 4506 dapat menguji koneksi perkabelan termasuk koneksi terbalik N-E pada stopkontak fase tunggal.
Tester ini dapat menguji stopkontak fase tunggal yang terhubung ke sistem suplai Tiga fase 4-Kawat, Fase tunggal 3-Kawat, Fase tunggal 2-Kawat.
*KEW 4506 tidak dapat digunakan untuk memeriksa stopkontak tiga fase dan menguji RCD.

Untuk penggunaan dalam rangkaian sistem TN umum, koneksi terbalik N-E hanya dapat ditentukan pada stopkontak yang terhubung di hilir konduktor N di mana KEW 8343 dijepit. Untuk memeriksa soket stopkontak Sirkuit CIncin, KEW 8343 harus dihubungkan ke hulu konduktor N yang mensuplai sirkuit cincin.

Spesifikasi

Uji soket^*1
	Rentang tegangancatu daya yang dapat diukur		80 hingga 290V rms (50/60Hz) *Tester memberikan peringatan tegangan jika 253V atau tegangan lebih tinggi terdeteksi tetapi dapat melakukan uji soket.
	Jenis soket		3 Tiang	2 Tiang
	Penentuan	PASS	PASS	PASS
		FAIL	Koneksi terbalik L-N	Koneksi terbalik L-N<
			Koneksi terbalik L-E	Tegangan abnormal
			Koneksi terbalik N-E	－
			E Tidak terhubung	－
			N Tidak terhubung	－
			N-E tidak bisa ditentukan	－
			Tegangan abnormal	－
AC V (L-N)
	Rentang		80 hingga 290V rms (50/60Hz)
	Akurasi		±2%rdg±4dgt
tahanan loop (N-E)
	Rentang (Rentang otomatis)		200Ω: 0,0 hingga 199,9Ω 2000Ω: 200 hingga 1999Ω
	Uji arus		200Ω: 5mA (5,3 Hz) 2000Ω: 1mA (5,3 Hz)
	Akurasi		±3%rdg±5dgt
Standar yang berlaku			IEC 61010-1, IEC 61010-2-030 CAT Ⅱ 300V Derajat polusi 2, IEC 60529(IP40)
Rentang suhu dan kelembapan pengoperasian			-10 hingga 50°C, kelembapan relatif 85% atau kurang (tanpa kondensasi)
Rentang suhu dan kelembapan penyimpanan			-20 hingga 60°C, kelembapan relatif 85% atau kurang (tanpa kondensasi)
Sumber dayabr			LR6 (AA)(1,5V) × 2
Dimensi			212(P) × 56(L) × 39(T) mm
Berat			Sekitar 250g (termasuk baterai)

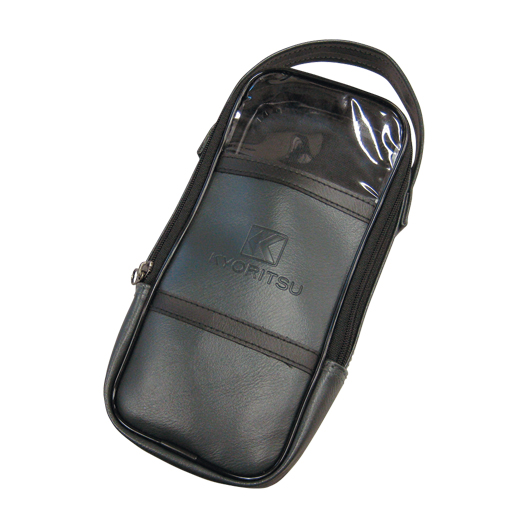

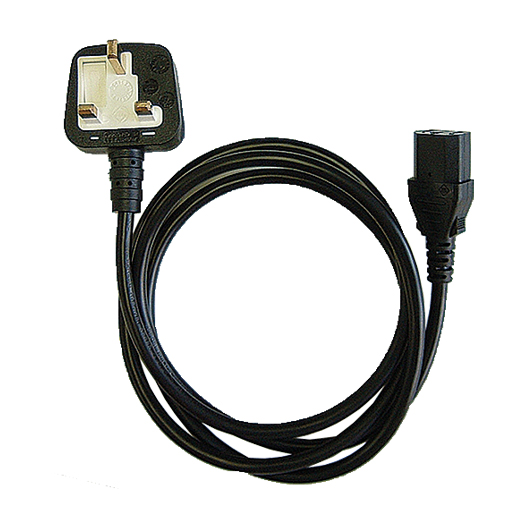

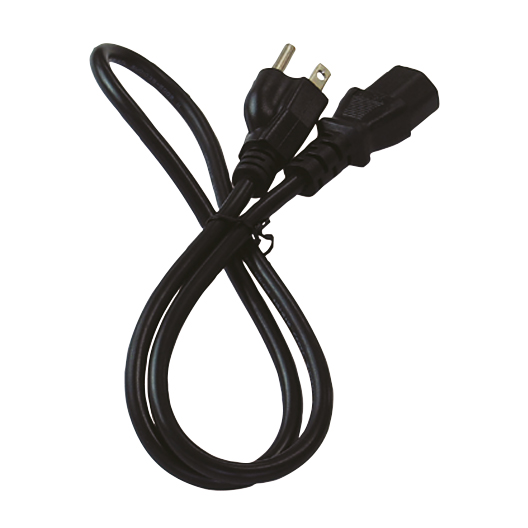

Aksesori			KAMP10 atau 7284 (Kuar uji dengan konektor IEC) ^*3 9161 (Casing pembawa) LR6 (AA) × 2, Panduan petunjuk
Aksesori opsional			8343 (Sumber Sinyal untuk Tester Soket Pintar)

*1 Jika fungsi pengukuran tahanan N-E dimatikan (*2), pengujian dilakukan dengan tegangan uji yang diterapkan
sumber sinyal opsional saja: arus yang mengalir antara N-E kurang dari 1µA
*2 Jika fungsi dinonaktifkan, KEW 4506 tidak menunjukkan resistensi antara N-E.
*3 KAMP 10(AU): Steker Australia / KAMP 10(EU): Steker SCHUKO Eropa / KAMP 10(UK): Steker Inggris(13A) / 7284: Steker Amerika (NEMA)
