PENGUJI PEMBUMIAN

KEW 4105DL-H

IP67 TESTER TANAH tangguh yang Tahan Debu & Tahan Air

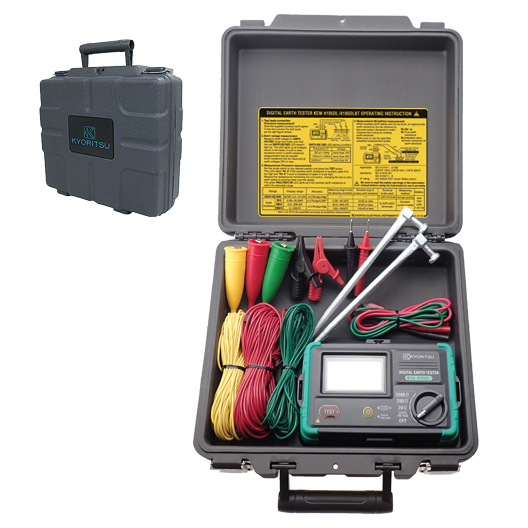

Model Casing Keras

Pengukuran Tahanan Tanah 3-Kutub dan 2-Kutub (0,01 hingga 2000Ω)
Desain tahan air (IP67)
Sakelar Rotari membuat antarmuka pengguna sangat intuitif
Layar LCD Besar dengan Lampu Latar
LED untuk memantau tahanan Auxiliary earth spike yang benar / tidak benar
Pengukuran Tegangan tanah (AC/DC 0 hingga 300V)
CAT Ⅳ 100V

*Silakan periksa Di Sini untuk model perangkat kabel.

Gambar 3D

Ikhtisar Produk

Waktu Pengukuran

Pengukuran tahanan elektrode bumi (Metode 3-kutub)

Standar internasional IEC 60364-6 menyediakan informasi mengenai pengukuran tahanan elektrode tanah untuk sistem TT, TN dan TI.
Pengukuran ini akan dilakukan dengan metode Volt-Amperometrik menggunakan dua elektroda bumi tambahan.
Instrumen yang memenuhi persyaratan ini adalah Tester Tanah.

Pengukuran tahanan tanah lebih sederhana (metode 2-kutub)

Berbagai fitur

Tahan Air dan Debu

Setelah digunakan dapat dicuci untuk menghilangkan lumpur dan debu.

Peredaman kebisingan yang kuat

Peredaman kebisingan hingga 25V rms memungkinkan pengujian yang akurat di lingkungan bising.

Peringatan tegangan tanah

LED merah akan menyala jika tegangan eksternal terdeteksi.

【Lampu LED menyala jika:】

Frekuensi	Tegangan
0 hingga 10Hz	> 10V
10 hingga 100Hz	>25V
100 hingga 400Hz	>5V

Earth spike yang terbuat dari baja kuat

Pengukuran tanah dapat dilakukan hingga 100kΩ* dari tahanan auxiliary earth spike.
*20Ω rentang 10kΩ, 200Ω rentang 50kΩ, 2000Ω rentang 100kΩ.

Pemeriksaan tahanan auxiliary earth

4105DLBT-H Pemeriksaan apakah tahanan auxiliary earth adalah:

Layar LCD Besar dengan Lampu Latar

Aksesori dan Opsi Bermanfaat bagi Pengukuran

Earth spike hasil tempaan yang kuat (MODEL 8041)

Earth spike hasil tempaan yang kuat.

Gulungan kabel untuk Tester tahanan tanah (MODEL 7267/7268)

Gulungan Kabel Inovatif dengan sistem pemandu kawat untuk memudahkan penggulungan.

Adaptor untuk terminal pengukuran (MODEL 8259)

Adaptor untuk memungkinkan penggunaan kuar uji lain.

Spesifikasi

Pengukuran tahanan tanah		20Ω	200Ω	2000Ω
	Rentang pengukuran	0,00 hingga 2000 Ω
	Rentang tampilan	0,00 hingga 20.99 Ω	0,0 hingga 209.9 Ω	0 hingga 2099 Ω
	Akurasi*1	±1,5%rdg±0,08 Ω*2 ±1,5%rdg±4dgt
	tahanan tanah bantu*3	<10kΩ	<50kΩ	<100kΩ
	Nilai referensi pembanding	10Ω	100Ω	500Ω
Pengukuran tegangan tanah
	Rentang pengukuran	0 hingga 300 V AC (45 hingga 65Hz) ±0to ±300 V DC
	Rentang tampilan	0,0 hingga 314.9 V 0,0 to ±314,9 V
	Akurasi	±1%rdg±4dgt
Standar yang Berlaku		IEC 61010-1 CAT Ⅳ 100V / CAT Ⅲ 150V / CAT Ⅱ 300V Derajat polusi 3 IEC 61010-2-030, IEC 61010-031, IEC 61557-1, 5 IEC 60529 (IP67), IEC 61326-1, 2-2
Sumber daya		LR6(AA)(1,5V) × 6
Dimensi		121(P) × 188(L) × 59(T) mm (termasuk tutup casing)
Berat		Sekitar 690g (termasuk baterai dan tutup casing)
Aksesori		7127B (Perangkat pemeriksaan pengukuran yang disederhanakan) 7266 (Kuar uji tahanan tanah [merah:20m, kuning:10m, hijau:5m/1 set]) 8041 (Batang pentanahan tambahan [2 batang/1 set]) 9121 (Tali bahu) 9191 (Casing keras) LR6(AA) × 6, Panduan petunjuk
Aksesori Opsional		7267 (Gulungan kabel untuk Tester tahanan tanah [merah:20m]) 7268 (Gulungan kabel untuk Tester tahanan tanah [kuning:10m]) 7271 (Kuar uji tahanan tanah [hijau:5m]) 7272 (Set kabel pengukuran presisi) 8259 (Adaptor untuk terminal pengukuran) 9190 (Casing pembawa) 9192 ( wadah pembawa untuk gulungan kabel) 7269 (Kuar uji tahanan tanah (Merah 20m)) 7270 (Kuar uji tahanan tanah (Kuning 10m))

*1 Untuk pengukuran presisi, resistansi pembumian bantu harus 100 Ω ±5% atau kurang.
*2 Pada pengukuran yang disederhanakan tambahkan ±0,10 Ω pada akurasi yang ditentukan.
*3 Akurasi dalam resistansi pembumian bantu: ±5% rdg ±10 dgt.
