PENGUJI PEMBUMIAN

MODEL 4102A-H

Model Casing Keras

Tahanan Tanah 3-Kutub dan 2-Kutub
Desain sirkuit terbaru memungkinkan instrumen beroperasi dengan pengaruh minimal dari tegangan tanah dan tahanan tanah dari auxiliary earth spike
Tahan debu dan tetesan (dirancang sesuai IEC 60529 IP54)
Nilai tahanan tanah dapat dibaca langsung dari skala
Dirancang untuk memenuhi standar keselamatan 61010-1 IEC
Mampu mengukur tegangan tanah
Kecil dan ringan. Bahan casing baru anti guncangan
2mA pengukuran arus memungkinkan uji tahanan tanah tanpa menyebabkan trip pada pemutus arus kebocoran tanah di sirkuit yang diuji
Sambungan kabel utama ke terminal C dan P serta resistansi pembumian bantu yang tepat dapat diperiksa dengan lampu “ OK ”.
Sambungan kabel penghubung ke terminal C dan E sudah baik jika lampu “ OK ” menyala.

Casing keras

*Silakan periksa Di Sini untuk model wadah lunak.

Gambar 3D

Adaptor untuk memungkinkan penggunaan kuar uji lain. (MODEL 8259)

Pengukuran tahanan tanah		x1Ω	x10Ω	x100Ω
	Rentang pengukuran	0 hingga 12 Ω	0 hingga 120 Ω	0 hingga 1200 Ω
	Akurasi	±3% dari skala penuh
Pengukuran tegangan tanah
	Rentang pengukuran	0 hingga 30V AC (50/60Hz)
	Akurasi	±3% dari skala penuh
Perlindungan kelebihan beban		Tahanan Tanah: 276V AC/DC (10 detik) Tegangan Tanah: 276V AC/DC (10 detik)
Standar yang berlaku		IEC 61010-1 CAT III 300V Derajat Polusi 2, IEC 61010-2-030, IEC 61557-1,5, IEC 60529 (IP54)
Sumber daya		R6 (AA) (1,5V) × 6
Dimensi		105(P) × 158(L) × 70(T)mm (termasuk tutup casing)
Berat		Sekitar 600g (termasuk baterai dan tutup casing)

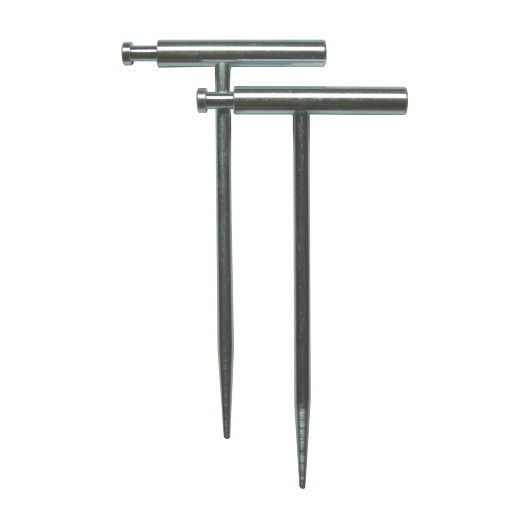

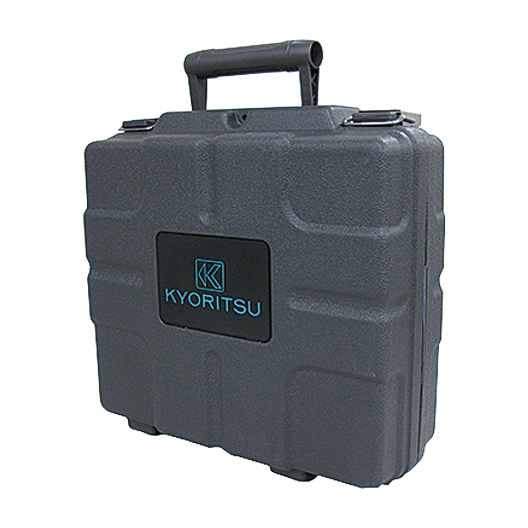

Aksesori		7095A (Kuar uji tahanan tanah (Merah 20m, Kuning 10m, Hijau 5m/1 set)) 7127B (Perangkat pemeriksaan pengukuran yang disederhanakan) 8032 (Auxiliary earth spike[2 spike/1 set]) 9121 (tali bahu) 9164 (Casing pembawa [Keras]) R6 (AA) × 6, Panduan Petunjuk
Aksesori opsional		7245A (Set kabel pengukuran presisi) 8259 (Adaptor untuk terminal pengukuran) 9084 (Casing pembawa)
