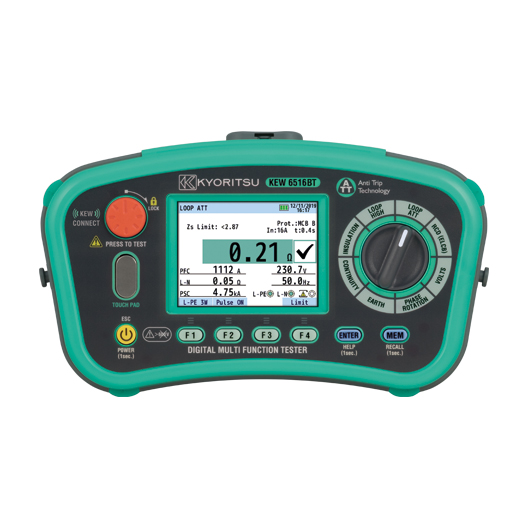

TESTER PENGINSTALAN MULTI FUNGSI

KEW 6516BT

Banyak Daya Pengujian di tangan Profesional Instalasi Listrik!

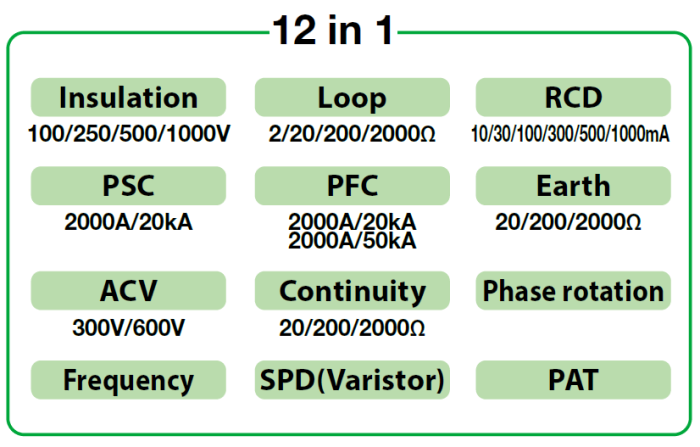

MENAMPILKAN
LCD berwarna 3,5 inci dot matrix.
ATT
Teknologi Anti-Trip (dengan kabel 2 & 3 ) untuk pengujian LOOP L-PE tanpa trip pada semua RCD.
Hanya dengan kabel 2 , sangat berguna wadah tidak ada kabel netral (misalnya saluran motor 3 fasa).
LINGKARAN
・ rentang arus uji tinggi 2Ω dengan resolusi 0,001Ω .
・Zs Limit membandingkan nilai yang dipersyaratkan oleh Standar Instalasi Listrik dengan hasil pengukuran.
RCD
・Tipe AC, A, F, B (Umum & Selektif), EV dan RCD Variabel.
・Uji Tunggal dan Otomatis, Uji Rampa dan Tegangan Kontak.
BUMI
Kabel uji resistansi Earth 2 dan 3 beserta semua aksesorinya.
ISOLASI
Uji resistansi 100, 250, 500 & 1000V dengan tegangan pelepasan otomatis.
KONTINUITAS
Tes kontinuitas di 200mA atau 15mA dengan buzzer yang dapat dipilih untuk penilaian cepat.
ROTASI FASE
Pada saluran 3 fase dengan indikasi urutan yang jelas pada layar.
TEGANGAN
Pengukuran Tegangan TRMS 2 hingga 600V, Frekuensi Jaringan Listrik.
HELP
Layar menampilkan cara menghubungkan instrumen sesuai dengan fungsi yang dipilih.
SPD
Pengujian Perangkat Pelindung Lonjakan Arus (SPD), untuk SPD yang menggunakan varistor .
PAT
Fungsi Portable Appliance Tester , untuk pengujian resistansi konduktor isolasi dan pelindung.
Bluetooth
Komunikasi oleh " KEW CONNECT "
KEAMANAN
IEC 61010-1 CAT IV 300V / CAT Ⅲ 600V, IEC 61557-1,2,3,4,5,6,7,10.

Gambar 3D

Video

PR・Cara penggunaan

Cara menggunakan “Aplikasi KEW Smart Advanced” dan penjelasan setiap fungsinya.

Ikhtisar Produk

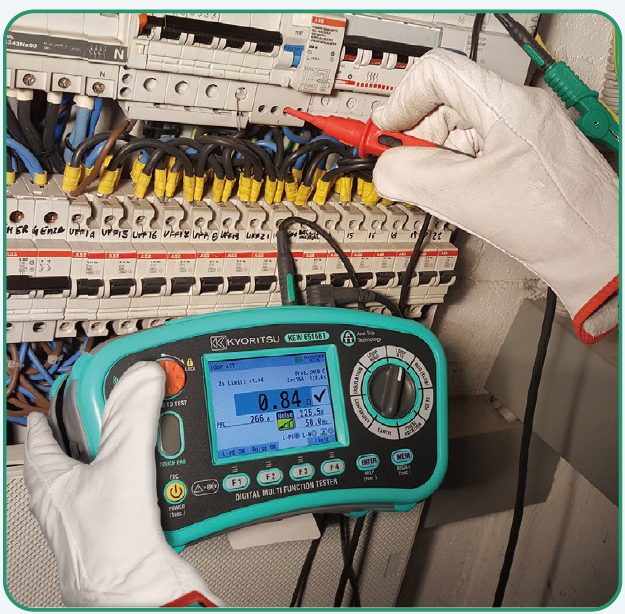

LCD besar & fungsi HELP

Semua data uji ditampilkan di satu layar besar berwarna.

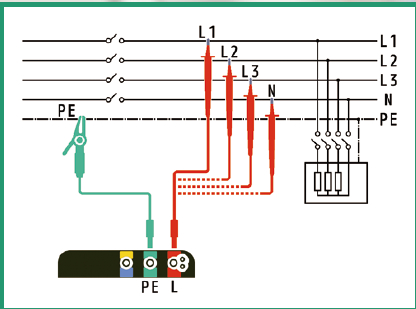

Fungsi HELP akan menunjukkan cara menghubungkan instrumen sesuai dengan fungsi yang dipilih

Operasi dalam 3 langkah sederhana & Pengujian tanpa genggam

Atur tombol putar ke rentang pengujian Anda.
Hubungkan instrumen ke instalasi yang sedang diuji.
Tekan tombol tes.(Dengan perangkat pemeriksaan jarak jauh atau menggunakan fungsi Penguncian pada tombol tes.)

Anti-Trip Technology (dengan 2 & 3 kabel)

Untuk pengujian LOOP L-PE tanpa trip pada semua RCD.
Dengan 3 kawat (L, N, PE), untuk mendapatkan pembacaan berakurasi terbaik.
Dengan hanya 2 kabel, sangat berguna jika tidak ada Netral (misalnya saluran motor 3 fasa).

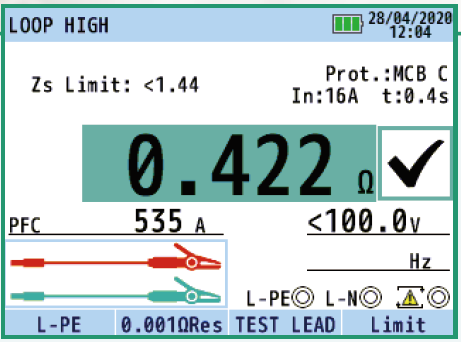

Resolusi 0,001 Impedansi Loop

Rentang arus uji tinggi sebesar 2Ω dengan 0,001Ω resolution.

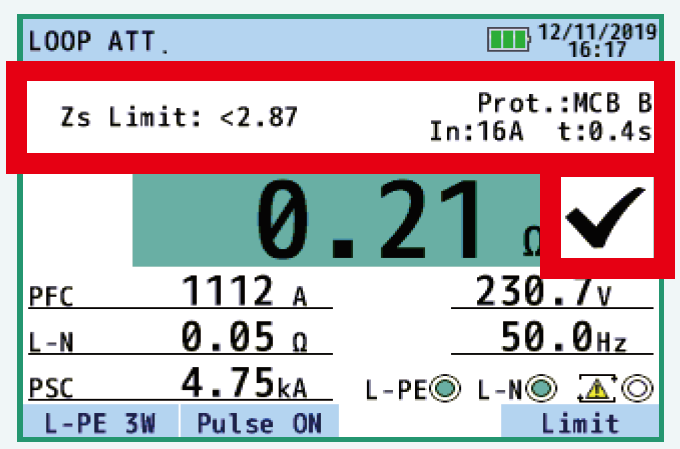

Batas Zs/Ra

Batas Zs membandingkan nilai yang disyaratkan oleh Standar Instalasi Listrik dengan hasil pengukuran.

Verifikasi persyaratan keselamatan pada instalasi listrik disederhanakan dengan menggunakan fungsi Batas Zs/Ra. Fungsi ini secara otomatis memeriksa apakah impedansi loop terukur untuk TN (atau loop tanah untuk TT) cukup rendah untuk memicu (memutus) MCB / Sekering / RCD sehingga menampilkan hasil PASS atau FAIL pada layar.

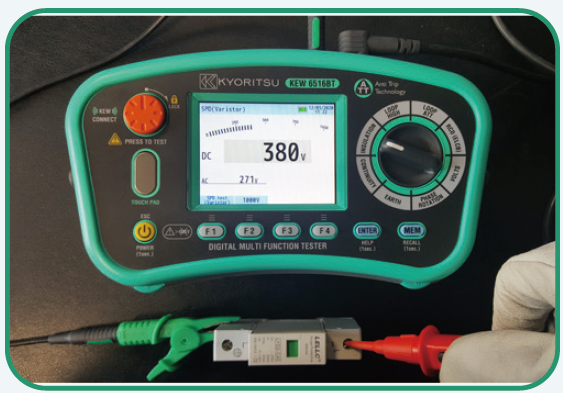

Uji SPD

SPD (Surge Protective Device) yang mengandung varistor dapat diuji dengan mengukur tegangan tripping tanpa menyebabkan kerusakan.

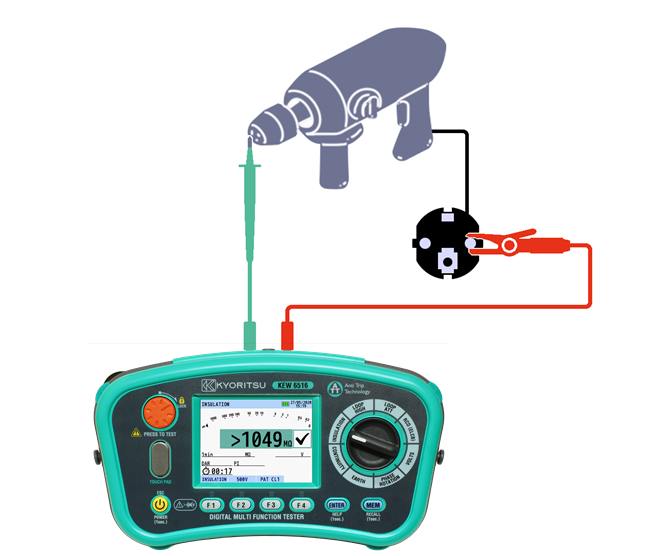

Uji PAT

Uji PAT (PAT = Portable Appliance Tester) Dapat digunakan untuk mengecek tahanan insulasi dan kontinuitas ikatan tanah pada peralatan portabel kelas I dan II.

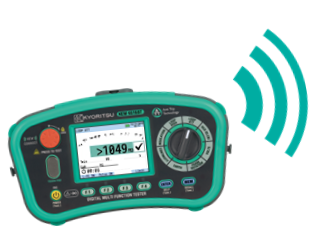

Konektivitas

Bluetooth

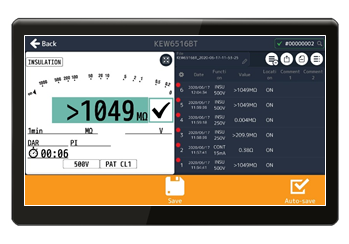

Gunakan aplikasi KEW Smart Advanced untuk meningkatkan efisiensi kerja.

KEW 6516BT dapat mentransfer data uji ke Tablet atau Ponsel Pintar melalui Bluetooth.
Data uji tersebut dapat disimpan, dibagikan, dan dikirim melalui email.

Aplikasi Manajemen Data Pengukuran "KEW Smart Advanced"

Satu aplikasi dapat mengelola semua model yang didukung.
Klik di sini untuk informasi lebih lanjut

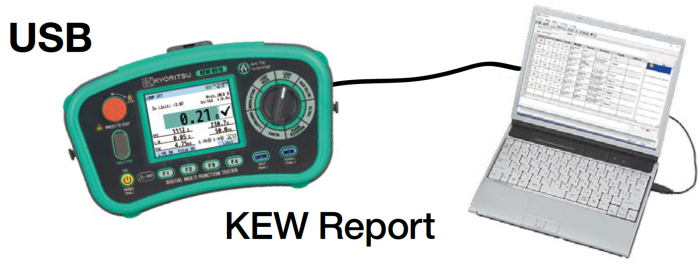

USB

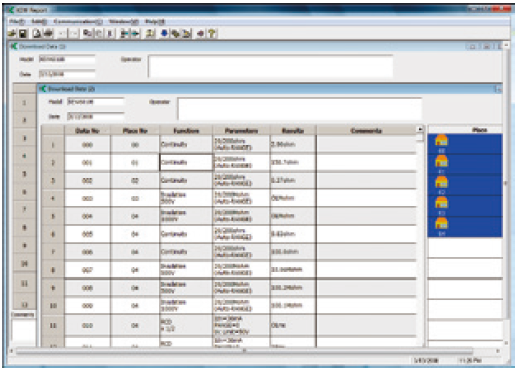

Gunakan aplikasi PC KEW Report untuk meningkatkan efisiensi kerja.

KEW 6516BT dapat mengunduh data uji dengan menghubungkan adaptor USB (Model 8212-USB sebagai opsi) lalu mencetak Laporan Uji lengkap melalui PC.

Spesifikasi

tahanan insulasi							SPD (Varistor)
Tegangan uji			100V	250V	500V	1000V	Maks.1000V
Rentang pengukuran			2,000/20,00/200,0MΩ (Rentang otomatis)		20,00/200,0/ 1000MΩ (Rentang otomatis)	20,00/200,0/ 2000MΩ (Rentang otomatis)	0 hingga 1049V (naik sebesar 1V)
Akurasi			±2%rdg±6dgt (2,000/20,00MΩ) ±5%rdg±6dgt (200,0MΩ)		±2%rdg±6dgt (20,00/200,0MΩ) ±5%rdg±6dgt (1000MΩ)	±2%rdg±6dgt (20,00/200,0MΩ) ±5%rdg±6dgt (2000MΩ)	±5%rdg±5dgt
Arus nominal			1,0 hingga 1,2mA @0,1MΩ	1,0 hingga 1,2mA @0,25MΩ	1,0 hingga 1,2mA @0,5MΩ	1,0 hingga 1,2mA @1MΩ	‐
Arus hubungan pendek keluaran			1,5mA maks				‐
Impedansi loop
Fungsi			LOOP ATT		LOOP TINGGI
Fungsi			L-PE/L-N (3 Kawat)	L-PE (2 Kawat)	L-PE (0,01ΩRes)	L-PE (0,001ΩRes) Arus uji tinggi (25A)	L-N/L-L
Tegangan nominal			100 hingga 260V (50/60Hz)	48 hingga 260V (50/60Hz)	48 hingga 260V (50/60Hz)	100 hingga 260V (50/60Hz)	48 hingga 500V (50/60Hz)
Rentang impedansi			20,00/200,0/2000Ω (Rentang otomatis)		20,00/200,0/2000Ω (Rentang otomatis)	2,000Ω	20,00Ω
Akurasi			±3%rdg±6dgt	±3%rdg±10dgt	±3%rdg±4dgt	±3%rdg±25mΩ	±3%rdg±4dgt
Arus uji nominal pada 0Ω loop eksternal: Besaran/Durasi pada 230V			L-N:6A/60ms N-PE:10mA	L-PE:15mA	20Ω: 6A/20ms 200Ω: 0,5A/20ms 2000Ω: 15mA/500ms	25A/20ms	6A/20ms
PSC/PFC
Rentang			2000A/20kA (L-N(PSC)/L-PE(PFC))	2000A/20kA (PFC)	2000A/20kA (PFC)	2000A/50kA (PFC)	2000A/20kA (PSC)
Akurasi			Akurasi PSC/PFC diperoleh dari spesifikasi impedansi loop yang diukur dan spesifikasi tegangan yang diukur
RCD
Tegangan nominal			100 hingga 260V(50/60Hz)
Fungsi			x1/2, x1,x5,Ramp,Auto,Uc
Fungsi			6/10/30/100/300/500/1000mA/variabel
Tipe RCD			AC(G/S)	A(G/S)	F(G/S)	B(G/S)	EV
Pengaturan arus trip		x1/2, x1,Uc	10/30/100/300/ 500/1000mA(G) 10/30/100/ 300/500(S)	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA (x1 saja)
		x5	10/30/100mA	10/30/100mA	10/30/100mA	10/30mA	－
		Rampa	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300/500mA	10/30/100/ 300mA	6mA
Akurasi	Arus trip	x1/2	-8 hingga -2%	-10 hingga 0%	-10 hingga 0%	-10 hingga 0%	－
		x1	+2 hingga +8%	0 hingga +10%	0 hingga +10%	0 hingga +10%	0 hingga +10%
		x5	+2 hingga +8%	0 hingga +10%	0 hingga +10%	0 hingga +10%	－
		Rampa	-4 hingga +4%	-10 hingga +10%	-10 hingga +10%	-10 hingga +10%	-10 hingga +10%
	Waktu trip	x1/2	2000ms(G/S):±1%rdg±2ms				－
		x1	550ms(G):±1%rdg±2ms,1000ms(S):±1%rdg±2ms				10,5s:±1%±2㎳
		x5	410ms(G/S):±1%rdg±2ms				－
Kontinuitas
Rentang			20,00/200,0/2000Ω (Rentang otomatis)
Tegangan sirkuit terbuka(DC)			7 hingga 14V
Mengukur arus	200mA		200mA atau lebih(2Ω atau kurang)
Mengukur arus	15mA		15mA±3mA(hubungan pendek)
Akurasi			±2%rdg±8dgt
Volt
Rentang			300,0/600V(Rentang otomatis)
Rentang pengukuran	Volt		2 hingga 600V
Rentang pengukuran	Frekuensi		45 hingga 65Hz
Akurasi	Volt		±2%rdg±4dgt
Akurasi	Frekuensi		±0,5%rdg±2dgt
Rotasi Fase
Tegangan nominal			48 hingga 600V(45 hingga 65Hz)
Komentar			Keterangan: Urutan fase yang benar: ditampilkan sebagai “1.2.3” dan ditandai Urutan fase terbalik: ditampilkan sebagai “3.2.1” dan ditandai
Tanah
Rentang			20,00/200,0/2000Ω(Rentang otomatis)
Akurasi			±2%rdg±0,08Ω(20,00Ω) ±2%rdg±3dgt(200,0/2000Ω)
Umum
Standar yang berlaku			IEC 61010-1 CAT IV 300V / CAT III 600 V Derajat polusi 2 IEC 61010-2-034, IEC 61557-1,2,3,4,5,6,7,10 IEC 60529(IP40), IEC 61326(EMC)
Antarmuka komunikasi			USB, Bluetooth^®5.0
Sumber daya			LR6 (AA) (1,5V) ×8
Antarmuka komunikasi			USB
Dimensi / Berat			136(P) × 235(L) × 114(T) mm / 1350g (termasuk baterai)

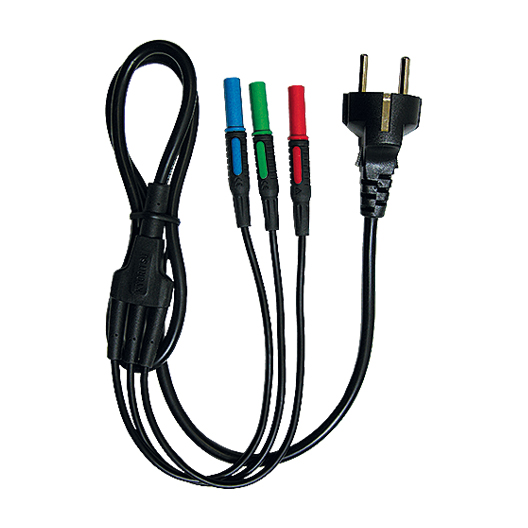

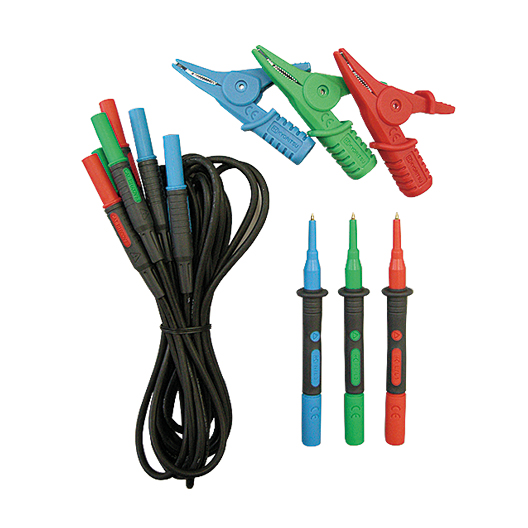

Aksesori			Kuar uji jaringan listrik^*1 7281 (Kuar uji dengan sakelar kendali jarak jauh) 7246 (Kuar uji papan distribusi) 7228A (Kuar uji tahanan tanah) 8041 (Batang pentanahan tambahan[2 batang/1 set]) 9084 (Casing lunak) 9142 (Casing pembawa) 9151 (Tali bahu) 9199 (Bantalan bahu) LR6(AA) × 8 Panduan petunjuk Sertifikat kalibrasi
Aksesori Opsional			8212-USB (Adaptor USB) 8259 (Adaptor untuk terminal pengukuran) 7272 (Set kabel pengukuran presisi) 8017A (Prod ekstensi panjang) 8602 (ADAPTOR EVSE)
