LOGGER Ior

KEW 5050

Logger Ior Pertama di Kelasnya!

Memberikan pengukuran dan pencatatan simultan hingga 4 saluran
Mendukung berbagai jenis sistem perkabelan
(Fase tunggal 2&3-kawat, Fase tiga 3&4-kawat*) *Kecuali untuk 3 Fase 4 kawat
Kecepatan tertinggi di kelasnya di dunia pada interval 200ms untuk pengukuran arus kebocoran
Menawarkan pengukuran arus kebocoran / arus beban tradisional
Tampilan grafis besar dengan magnet di casing belakang untuk disematkan pada penutup logam

Gambar 3D

Spesifikasi

Ior
Konfigurasi pengkabelan		1P2W, 1P3W, 3P3W, 3P4W
Pengukuran dan parameter		Ior : Arus kebocoran (Trms) dengan komponen resistif saja Io : Arus kebocoran (Trms) dengan gelombang dasar 50/60Hz saja Iom : Arus kebocoran (Trms) termasuk komponen harmonik V : Tegangan referensi (Trms) dengan gelombang dasar 50/60Hz saja Vm : Tegangan referensi (Trms) termasuk komponen harmonik R: Tahanan insulasi, Frekuensi (Hz), Sudut fase (θ)
Fungsi lainnya		Output digital, Tangkapan layar, Lampu latar, Penahanan data
Interval Perekaman		200/400ms/1/5/15/30s/1/5/15/30m/1/2hours
	Rentang	10,000/100,00/1000,0mA/10,000A/AUTO
	Akurasi	Untuk tegangan referensi gelombang sinus dari 40 hingga 70Hz dan 90V Trms atau lebih tinggi, ±0,2%rdg±0,2%f.s. + akurasi amplitudo sensor penjepit + kesalahanakurasi fase* (kesalahan fase) * tambahkan ±2,0%rdg ke nilai Io yang diukur saat menggunakan sensor penjepit kebocoran Ior. (θ: dalam akurasi tegangan referensi/selisih fase arus ±1,0°)
	Masukan yang diizinkan	1 hingga 110% dari setiap rentang (rms). 200% (puncak) dari rentang
	Rentang tampilan	0,15% hingga 130% (menampilkan “0” nilai kurang dari 0,15%, “OL” jika rentang terlampaui)
Io *Rentang, masukan yang diizinkan, dan rentang tampilan sama dengan Ior .
	Akurasi	±0,2%rdg±0,2%f.s. + akurasi amplitudo sensor penjepit
Iom *Rentang, masukan yang diizinkan, dan rentang tampilan sama dengan Ior .
	Akurasi	±0,2%rdg±0,2%f.s. + akurasi amplitudo sensor penjepit
	Metode pengukuran	Kecepatan pengambilan sampel 40,96ksps (setiap 24,4μs), tanpa celah, menghitung nilai Trms setiap 200ms.
Tegangan
	Rentang	1000,0V
	Akurasi	±0,2%rdg±0,2%f.s. * untuk bentuk gelombang sinus 40 hingga 70Hz
	Masukan yang diizinkan	10 hingga 1000V Trms, dan 2000V puncak
	Rentang tampilan	0,9 hingga 1100,0V Trms (menampilkan “0” untuk kurang dari 0,9V, “OL” jika rentang terlampaui)
Sudut fase(θ)
	Rentang tampilan	0,0 hingga ±180,0° (mengenai fase tegangan referensi sebagai 0,0°)
	Akurasi	Dalam ±0,5° untuk masukan sebesar 10% atau lebih dari rentang arus kebocoran, gelombang sinus dari 40 hingga 70Hz, tegangan referensi 90V Trms atau lebih tinggi. Dalam ±1,0° jika menggunakan sensor penjepit kebocoran Ior, dan Dalam ±0,5°+ akurasi sensor penjepit jika menggunakan sensor penjepit umum.
Rentang pengukur frekuensi		40 hingga 70Hz
Pasokan eksternal		AC100 hingga 240V(50/60Hz) 7,5VA maks
Sumber daya		LR6(AA)(1,5V) × 6 (Daya tahan baterai sekitar 11h)
Periode tampilan / pembaruan		160 × 160dots, layar monokrom FSTN / 500ms
Antarmuka kartu PC		Kartu SD (2GB) *aksesori standar
Antarmuka komunikasi		USB
Rentang suhu dan kelembapan		23±5°C, kelembapan relatif 85% atau kurang (tanpa kondensasi)
Rentang suhu dan kelembapan pengoperasian		-10 hingga 50°C, kelembapan relatif 85% atau kurang (tanpa kondensasi)
Rentang suhu dan kelembapan penyimpanan		-20 hingga 60°C, kelembapan relatif 85% atau kurang (tanpa kondensasi)
Standar yang Berlaku		IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V Derajat polusi 2 IEC 61010-2-030, IEC 61010-031, IEC 61326
Dimensi		165(P) × 115(L) × 57(T)mm
Berat		Sekitar 680g (termasuk baterai)

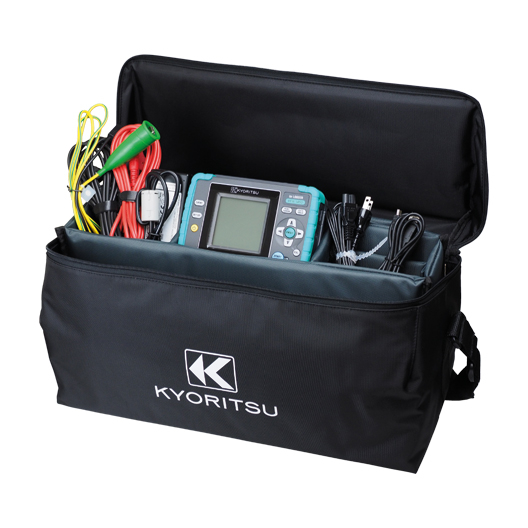

Aksesori		7273 (Kuar uji tegangan) 8262 (Adaptor AC) 7278 (Kabel tanah) 7219 (Kabel USB) 8326-02 (Kartu SD [2GB]) 9125 (Casing pembawa) Panduan petunjuk, Penanda kabel, LR6AA × 6

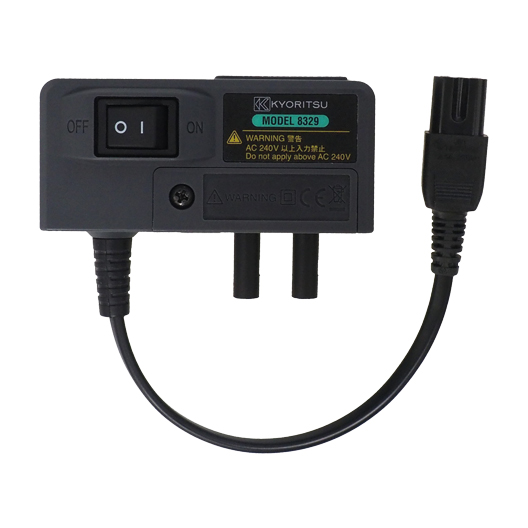

Aksesori Opsional		8177/8178 (Sensor Penjepit Arus Kebocoran Ior) 8329 (Adaptor catu daya) 8121/8122/8123/8124/8125/8126/8127/8128 (Sensor Penjepit Arus Beban)* 8130/8133 (Sensor Penjepit Fleksibel)* 8146/8147/8148 (Sensor penjepit arus kebocoran & beban)*

Silakan unduh “KEW Windows for KEW 5050(perangkat lunak)” dari sini.

Menampilkan nilai tahanan insulasi (R) yang ditentukan oleh rumus berikut.
V: Tegangan referensi/Ior: Arus kebocoran
Nilai yang ditampilkan hanya sebagai referensi karena metode pengukuran berbeda dengan tester tahanan insulasi dan mungkin tidak konsisten satu sama lain.
* Tidak dapat digunakan untuk pengukuran.
