PENGANALISIS KUALITAS DAYA

KEW 6315

Pengukuran Daya dan Kualitas Daya secara simultan

Pengukuran Daya dan Kualitas Daya secara simultan
Fungsi dukungan bermanfaat
Pengukuran dengan akurasi tinggi
Pemantauan jarak jauh pada PC dan perangkat Android
Berbagai Sensor Arus Penjepit
Pemeriksaan konsumsi energi di tempat
IEC 61010-1 CAT Ⅳ 300V, CAT Ⅲ 600V, CAT Ⅱ 1000V

Gambar 3D

Video

Ikhtisar Produk

Pengukuran Daya dan Kualitas Daya secara Simultan
Daya/Harmonik/Bentuk Gelombang/Kualitas Daya direkam di semua CH
(Tegangan:3ch, Arus 4ch)
Fungsi dukungan bermanfaat
Panduan Mulai Cepat, Pemeriksaan Pengkabelan dan Deteksi Sensor untuk pengukuran yang mudah dan andal
Pengukuran dengan akurasi tinggi
Akurasi terjamin: ±0,3%rdg(energi),
　　　　　　　　　　 ±0,2%rdg(tegangan/arus)
Memenuhi Standar Internasional
IEC 61000-4-30 Kelas S dan Standar Eropa EN50160
Pemeriksaan konsumsi energi di tempat
Grafik tren dan permintaan untuk pengenalan mudah
Layar warna TFT dengan resolusi tinggi
IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V / CAT Ⅱ 1000V

KEW Smart 6315

Perangkat lunak Android gratis “KEW Smart 6315“ tersedia di “Google Play Store”
Silakan cari "KEW Smart" di Google Play Store.
Biaya komunikasi dapat dikenakan secara terpisah untuk mengunduh aplikasi.

Mendukung Android Ver. 9 hingga 16
Resolusi WVGA (800 × 480) atau lebih tinggi

Spesifikasi

Penganalisis Kualitas Daya
Koneksi pengkabelan		1P2W, 1P3W, 3P3W, 3P4W
Pengukuran dan parameter		Tegangan, Arus, Frekuensi, Daya Aktif, Daya Reaktif, Daya Nyata, Energi Aktif, Energi Reaktif, Energi Nyata, Faktor Daya (cos θ), Arus netral, Permintaan, Harmonik, Kualitas (Lonjakan/Penurunan/Gangguan, Transien/Tegangan berlebih, Arus masuk, Tingkat ketidakseimbangan), Penghitungan kapasitans untuk unit koreksi PF, Flicker
Tegangan (RMS)
	Rentang	600,0 / 1000V
	Akurasi	600,0V Rentang : (gelombang sinus 40 hingga 70Hz) 　10% hingga 150% terhadap 100V atau lebih dari nominal V : Nominal V±0,5% 　Di luar rentang di atas : ±0,2%rdg±0,2%f.s. 1000V Rentang : ±0,2%rdg±0,2%f.s.(gelombang sinus 40 hingga 70Hz)
	Masukan yang diizinkan	1 hingga 120% dari setiap rentang (rms). 200% dari setiap rentang (puncak)
	Rentang tampilan	0,15 hingga 130% dari setiap rentang
	Faktor puncak	3 atau kurang
	Kecepatan pengambilan sampel tegangan transien	24µs
Arus (RMS)
	Rentang	8128/8135 ( 50A tipe ) : 5000mA / 50,00A / AUTO 8127 ( 100A tipe ) : 10,00 / 100,0A / AUTO 8126 ( 200A tipe ) : 20,00 / 200,0A / AUTO 8125 ( 500A tipe ) : 50,00 / 500,0A / AUTO 8124/8130 ( 1000A tipe ) : 100,0 / 1000A / AUTO 8146/8147/8148 ( 10A tipe ) : 1000mA / 10,00A / AUTO 8133 ( 3000A tipe ) : 300,0 / 3000A / AUTO
	Akurasi	±0,2%rdg±0,2%f.s. + akurasi sensor penjepit (gelombang sinus, 40 hingga 70Hz)
	Masukan yang diizinkan	1 hingga 110% dari setiap rentang (rms). 200% dari setiap rentang (puncak)
	Rentang tampilan	0,15 hingga 130% dari setiap rentang
	Faktor puncak	3 atau kurang
Daya aktif
	Akurasi	±0,3%rdg±0,2%f.s. + akurasi sensor penjepit (faktor daya 1, gelombang sinus, 40 hingga 70Hz)
	Pengaruh faktor daya	±1,0%rdg (pembacaan pada faktor daya 0,5 terhadap faktor daya 1)
Rentang pengukur frekuensi		40 hingga 70Hz
Catu daya (Jalur AC)		AC100 hingga 240V / 50 hingga 60Hz / 7VA maks
Catu daya (Baterai DC)		Baterai alkalin ukuran AA LR6 atau Ni-MH (HR-15-51) × 6 Daya tahan baterai sekitar 3h (LR6, Lampu Latar OFF)
Memori internal		Memori FLASH (4MB)
Antarmuka kartu PC		Kartu SD (2GB)
Antarmuka komunikasi		USB, Bluetooth^®5.0
Menampilkan		320 × 240 (RGB) Pixel, 3,5inch layar TFT berwarna
Menampilkan periode pembaruan		1 detik
Standar yang berlaku		IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V / CAT Ⅱ 1000V Derajat polusi 2, IEC 61010-2-030, IEC 61010-031, IEC 61326, EN 50160 IEC 61000-4-30 Kelas S, IEC 61000-4-15, IEC 61000-4-7
Rentang suhu dan kelembapan		23±5ºC, kurang dari 85%RH (tanpa kondensasi)
Rentang suhu dan kelembapan pengoperasian		0 hingga +45ºC, kurang dari 85% RH (tanpa kondensasi)
Rentang suhu dan kelembapan penyimpanan		-20 hingga +60ºC, kurang dari 85%RH (tanpa kondensasi)
Catu daya (Jalur AC)		AC100 hingga 240V / 50 hingga 60Hz / 7VA maks
Catu daya (Baterai DC)		Baterai alkalin ukuran AA LR6 atau Ni-MH (HR-15-51) × 6 Daya tahan baterai sekitar 3h (LR6, Lampu Latar OFF)
Dimensi		175(P) × 120(L) × 68(T) mm
Berat		Sekitar 900g

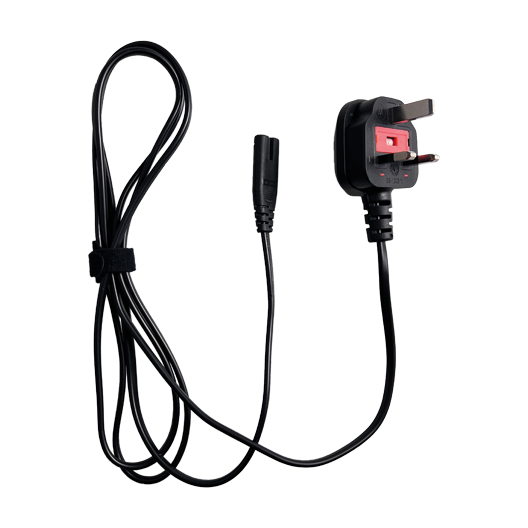

Aksesori		7141B (Set kuar uji tegangan) 7170(Kabel daya[EU]) atau 7240(Kabel daya [UK]) 7219 (Kabel USB) 8326-02 (Kartu SD [2GB]) 9125 (Casing pembawa) Pelat terminal masukan × 6, Panduan cepat, LR6×6

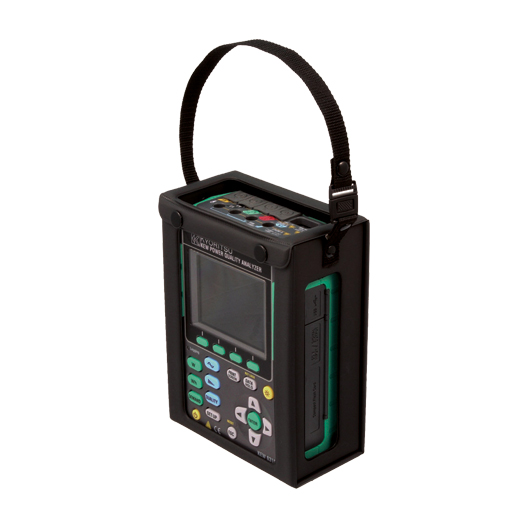

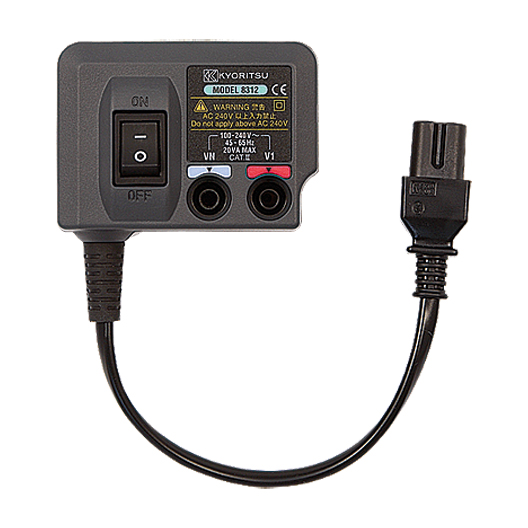

Aksesori Opsional		8124/8125/8126/8127/8128 (Sensor Penjepit Arus beban) 8130/8133()/8135() (Sensor penjepit fleksibel) 8146/8147/8148 (Sensor Penjepit Arus Beban & Kebocoran) 8312 (Adaptor catu daya) 9132 (Casing pembawa magnetik)

Silakan unduh “KEW Windows for KEW 6315(perangkat lunak)” dari sini.

* KEW 6315 dapat digunakan dengan versi firmware V1.50 atau lebih baru untuk KEW 8133 dan V3.00 atau lebih baru untuk KEW 8135.
Silakan cek di sini untuk firmware terbaru.
